功能用途
2021年，在太重現有量產機型技術基礎上開發適應三北地區的5.XMW風電機組，風輪直徑加大至171m，采用中速永磁、電氣設備上置技術路線，該機型采用緊湊型傳動鏈結構，具有傳輸效率高、運行可靠性高、低成本等諸多優勢。
產品中心

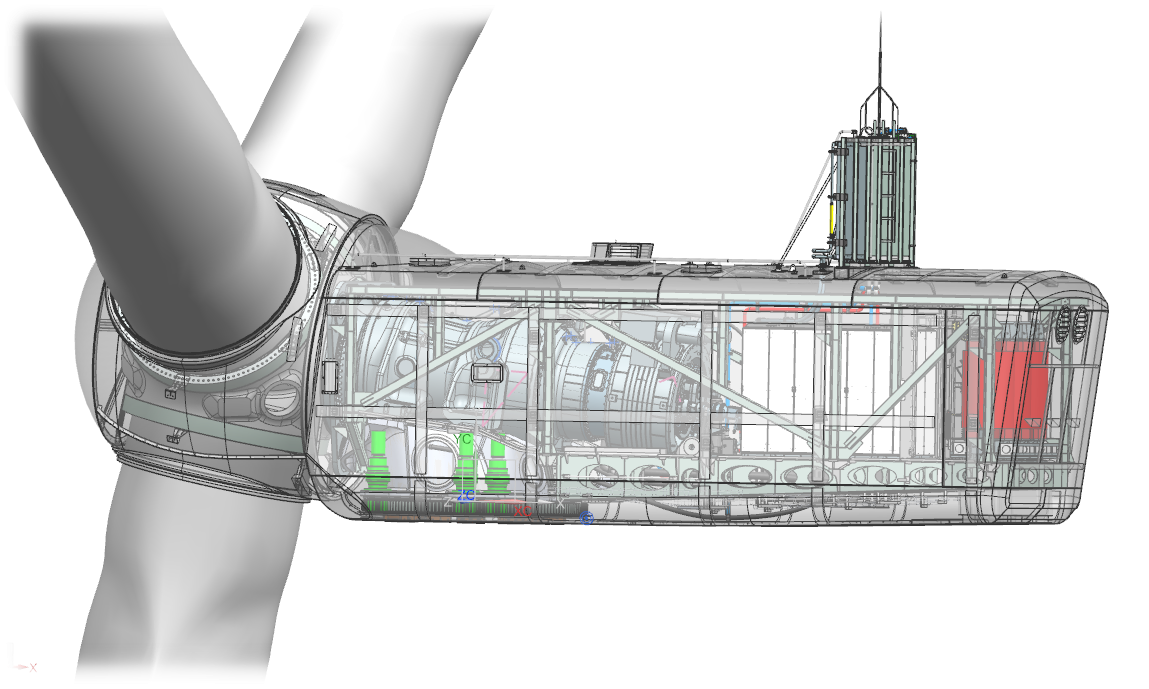

TZF5600系列風力發電機組
為降低度電成本、應對風電平價上網，太重開發了TZF5600系列陸上風電機組。該機組是三葉片式、上風向、水平軸的并網型風電機組，采用成熟、高效、低成本的雙饋技術路線，具有完全自主知識產權。變流器及變壓器布置于機艙，顯著降低了整機和風電場綜合成本，提高了電力傳輸效率。可以根據具體項目風資源情況進行定制化設計，最大限度讓用戶受益。
-
額定功率：5600kW
-
風輪直徑：171m
-
輪轂高度：105-110m
-
聯系方式
聯系人：張經理
電話：13603552084
郵箱：zhangwei@tz.com.cn
優勢特色
-
1st
E-top設計理念
在國內較早提出并應用發電系統（發電機、變流器、干式升壓變壓器）上置技術，集成電氣系統、冷卻系統，機械承載結構與動力學分析。具有電纜數量少、易施工、塔內線損少等優勢，免除箱變土建，減少整機和風電場綜合成本。
-
2nd
建設成本低
基于緊湊型主傳動鏈的機艙輕量、小尺寸，易于運輸和吊裝，降低建設成本。
-
3rd
集成式冷卻潤滑技術
為保證潤滑效果，開發傳動鏈集成式潤滑系統，主軸承、增速器軸承與齒輪，以及發電機軸承共用一套液壓冷卻潤滑系統。
-
4th
大型增速器行星輪柔性自適應均載技術
采用齒輪箱柔性銷有效抵消主軸尺寸鏈與齒圈尺寸鏈的不對中、錯位等，同時抵消不同載荷下的行星架扭轉變形、齒輪嚙合錯位等，大幅提高行星輪系的均載性能，降低產品公差敏感度、提升可靠性。
-
5th
大型風力發電機組半直驅緊湊型主傳動鏈設計技術
太重提出緊湊型半直驅中速永磁傳動系統，結構緊湊、緊密集成，輕量化、可靠性高、效率高。主軸系統、齒輪箱、發電機均為模塊設計，齒輪箱具備柔性化傳動比配置，可適應不同的風資源。
規格參數
序號 |
名稱類別 |
單位 |
參數 |
1. |
風機型號 |
TZF5600 |
|
2. |
變槳方式 |
電動變槳 |
|
3. |
發電機型式 |
中速永磁 |
|
4. |
功率調節方式 |
變槳變速 |
|
5. |
額定功率 |
kW |
5600 |
6. |
風輪直徑 |
m |
171 |
7. |
輪轂中心高度 |
m |
105 |
8. |
設計壽命 |
年 |
20 |
9. |
適用風場 |
S |
|
10. |
發電機額定功率 |
kW |
6000 |
11. |
發電機額定電壓 |
V |
1140 |
